一、GST-LD-8303海灣輸入/輸出模塊特點

GST-LD-8303輸入/輸出模塊是一種總線制控制接口，可用于完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。主要用于防火卷簾門的位置控制，能控制其從上位到中位，也能控制其從中位到下位，同時也能確認防火卷簾門是處于上、中、下的哪一位。該模塊也可作為兩個獨立的GST-LD-8301輸入/輸出模塊使用。
GST-LD-8303輸入/輸出模塊具有兩個編碼地址，兩個編碼地址連續，*大編碼為242，可接收來自控制器的二次不同動作的命令，具有二次不同控制輸出和確認二個不同輸入回答信號的功能。此模塊所需輸入信號為常開開關信號，一旦開關信號動作，GST-LD-8303將此開關信號通過聯動總線送入控制器，聯動控制器產生報警并顯示出動作設備的地址號。當模塊本身出現故障時，控制器也將產生報警并將模塊編號顯示出來。本模塊具有兩對常開、常閉觸點及兩組有源輸出，輸入、輸出具有檢線功能。
GST-LD-8303模塊的編碼方式為電子編碼，在編入一個編碼地址后，另一個編碼地址自動生成為：編入地址+1。該編碼方式簡便快捷，現場編碼時使用海灣公司生產的GST-BMQ-2型電子編碼器進行。


二、GST-LD-8303海灣輸入/輸出模塊主要技術指標

（1）GST-LD-8303海灣輸入/輸出模塊工作電壓：
 總線電壓：總線24V
 電源電壓：DC24V
（2）GST-LD-8303海灣輸入/輸出模塊監視電流：
 總線電流≤1mA
 電源電流≤6mA
 （3）GST-LD-8303海灣輸入/輸出模塊動作電流：
 總線電流≤4mA
 電源電流≤35mA
 （4）GST-LD-8303海灣輸入/輸出模塊線制：與控制器采用無極性信號二總線連接，與DC24V電源采用無極性電源二總線連接
（5）輸出容量：DC24V/1A（兩組輸出*大容量之和為DC24V/1A）
（6）GST-LD-8303海灣輸入/輸出模塊輸出控制方式：脈沖、電平（繼電器常開/常閉無源觸點輸出，脈沖啟動時繼電器吸合時間為10s）
（7）GST-LD-8303海灣輸入/輸出模塊出廠設置：兩路常開檢線方式
（8）使用環境：
 溫度：-10℃～+55℃
 相對濕度≤95%，不結露
（9）GST-LD-8303海灣輸入/輸出模塊外殼防護等級：IP30
（10）GST-LD-8303海灣輸入/輸出模塊外形尺寸：
 110mm×86mm×43mm（帶底殼）



三、GST-LD-8303海灣輸入/輸出模塊結構特征、安裝與布線

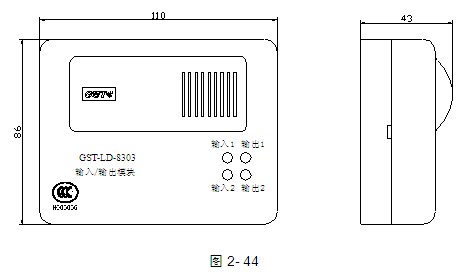

模塊的外形尺寸及結構示意圖如圖2-44所示。

模塊的安裝方法與GST-LD-8319輸入模塊相同，其對外端子示意圖如圖2-45：

GST-LD-8303海灣輸入/輸出模塊其中：
 Z1、Z2：接火災報警控制器信號二總線，無極性
 D1、D2：DC24V電源輸入端子，無極性
 I1、G：**路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）
 I2、G：第二路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）
 S1+、S1-：**路有源輸出端子
 S2+、S2-：第二路有源輸出端子
GST-LD-8303海灣輸入/輸出模塊布線要求：信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2；I1、I2、G、S1+、S1-、S2+、S2-采用阻燃RV線，截面積≥1.0mm2。



四、GST-LD-8303海灣輸入/輸出模塊應用方法

模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。

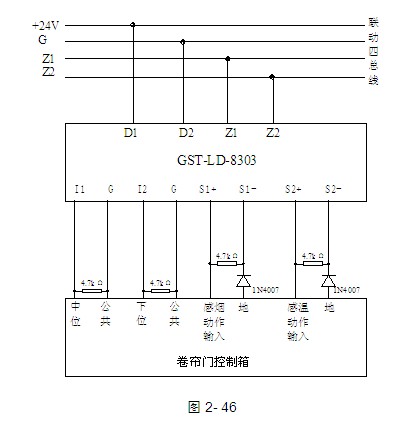

a.模塊與防火卷簾門電氣控制箱（標準型）接線示意圖如圖2-46(無源常開檢線輸入)、圖2-47所示(無源常閉檢線輸入)：

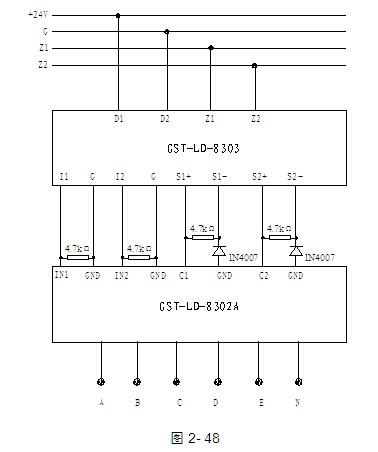

b.GST-LD-8303海灣輸入/輸出模塊與GST-LD-8302A型模塊組合連接的方法如圖2-48所示：

---
