海灣GST-LD-8319輸入模塊解析圖及說明
文章來自：海灣消防設備 發布時間：2017-08-22 05:08:20
對外接線端子圖如圖1-33：
圖中端子說明如下：
Z1、Z2：接控制器二總線，無極性
D1、D2：接直流24V，無極性
O-、O+：輸出，有極性

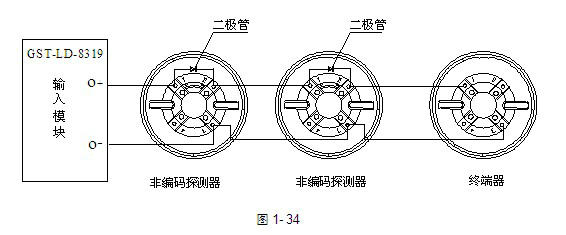

GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管1N5819，且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器，終端器可當探測器底座使用，即在此終端器上可安裝非編碼探測器，其系統構成圖如圖1-34：

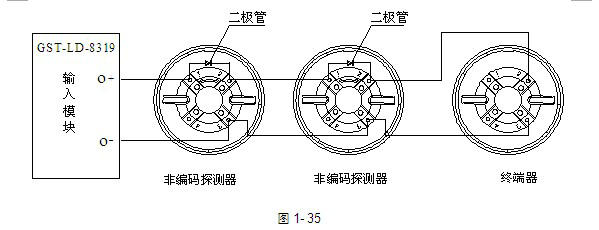

當終端器不作為探測器底座使用時，應加裝上蓋，系統構成圖如圖1-35：
