海灣GST-LD-8301型輸入/輸出模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,G和NG、V+、NO應該短接，COM、S-有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。

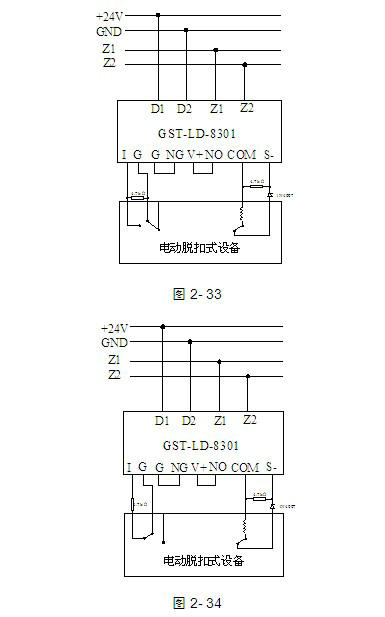

一、海灣GST-LD-8301型輸入/輸出模塊通過有源輸出直接驅動一臺排煙口或防火閥等（電動脫扣式）設備的接線示意圖如圖2- 33 (無源常開檢線輸入)、圖2- 34所示（無源常閉檢線輸入)。

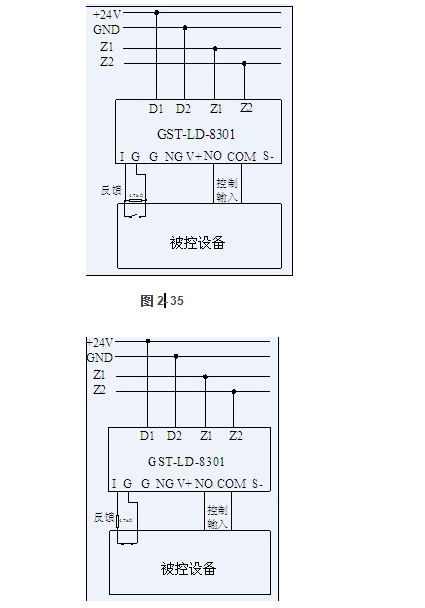

二、海灣GST-LD-8301型輸入/輸出模塊無源輸出觸點控制設備的接線示意圖如圖2- 35(無源常開檢線輸入)、圖2- 36所示(無源常閉檢線輸入)


海灣8301消防控制模塊接線圖

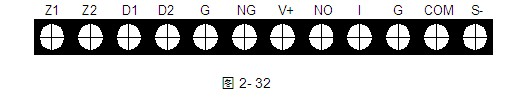

海灣GST-LD-8301型輸入/輸出模塊接線方法：
1、Z1、Z2：接火災報警控制器信號二總線，無極性；
2、D1、D2：DC24V電源輸入端子，無極性；
3、G、NG、V+、NO：DC24V有源輸出輔助端子，出廠默認為有源輸出：G和NG短接、V+和NO短；
4、接當需無源常開輸出：應將G、NG、V+、NO之間的短路片斷開；
5、I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）；
6、COM、S-：有源輸出端子，啟動后輸出DC24V，COM為正極、S-為負極；
7、COM、NO：無源常開輸出端子；
布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV線，截面積≥1.0mm2。
